در این مقاله به مقایسه تخصصی شیر برقی‌های ASCO مدل 8553A417MO و NF8327B002 می‌پردازیم. هر دو از محصولات پرطرفدار شرکت ASCO، زیرمجموعه Emerson، هستند که در صنایع نفت، گاز و اتوماسیون صنعتی استفاده می‌شوند.
شرکت ASCO از زیرمجموعه‌های گروه بزرگ Emerson، از پیشگامان جهانی در طراحی و تولید شیر برقی (Solenoid Valve) است؛
محصولاتی که نقش حیاتی در کنترل دقیق سیالات در سیستمهای صنعتی دارند.
در طی دهه‌های اخیر، مدل‌های ASCO به دلیل دوام، سرعت عملکرد بالا و تطابق با استانداردهای بین‌المللی، انتخاب نخست بسیاری از صنایع نفت، گاز، پتروشیمی و نیروگاهی بوده‌اند.
معرفی برند ASCO و جایگاه آن در صنعت کنترل جریان
برند ASCO با بیش از صد سال سابقه در حوزه‌ی کنترل اتوماسیون و سیالات، طیف وسیعی از محصولات از جمله شیرهای برقی، فیلترها و کنترلرهای هوشمند را ارائه میکند.
شیرهای برقی این شرکت با طراحی منطبق بر استانداردهای IECEx، ATEX و UL در تمامی سطح‌های ایمنی و محیطی در دسترس‌اند.
تمرکز ویژه ASCO بر توسعه شیرهای مقاوم در برابر دما، مواد خورنده و محیط های انفجاری، آن را به انتخابی مطمئن برای پروژه‌های حساس تبدیل کرده است.
شناخت شیر برقی کتابی ASCO مدل 8553A417MO
مدل ASCO 8553A417MO از دسته شیرهای برقی کتابی (Pilot Operated Valve) این برند است.
طراحی فشرده، وزن پایین و قابلیت نصب چندگانه باعث شده این مدل در سیستمهای پنوماتیکی با فضای محدود بسیار محبوب باشد.
شیر برقی کتابی با هدف کنترل توزیع هوای فشرده در مانيفولدها و یونیت‌های کنترل طراحی شده است.
ساختار و اصول کارکرد (Pilot Operated)
شیرهای کتابی ASCO از مکانیزم کنترل پایلوت (کنترل از راه دور) استفاده میکنند
این به این معناست که یک سیم پیچ کوچک (سلونوئید) وظیفه کنترل یک شیر کوچکتر (پایلوت) رابر عهده دارد که خود این شیر پایلوت، فشار لازم برای باز و بسته کردن شیر اصلی را فراهم میکند.
این روش امکان استفاده از جریان برق کمتر برای کنترل جریان سیالات بزرگتر را فراهم می آورد.
در مدل ،8553 نیروی فنر به همراه فشار سیالات در یک طرف دیافراگم عمل میکند و با فعال شدن شیر پایلوت، مسیر جریان هوا به محفظه بالایی دیافراگم باز شده و اختالف فشار باعث باز شدن مسیر اصلی میشود.
مشخصات فنی مدل 8553A417MO
- نوع عملکرد: 5/2 یا 5/3، با کنترل پیلوتی
- جنس بدنه: آلومینیوم آنودایز شده مقاوم در برابر زنگ‌زدگی
- ولتاژ تغذیه: 24V DC یا 110V AC (بسته به سفارش)
- فشار کاری: تا 10 bar
- حداکثر دبی: حدود 1000 لیتر در دقیقه
- اتصالات: رزوه‌ای 1/8″ یا 1/4″
ساختار کتابی این مدل اجازه می‌دهد چند شیر به صورت ماژولار در کنار هم و بر روی یک پایه نصب شوند؛ در نتیجه خطوط پنوماتیکی کوتاه‌تر و پاسخ سیستم سریع‌تر خواهد بود.
از این نظر، شیر کتابی آسکو مدل 8553A417MO گزینه‌ای ایده‌آل برای سیستمهای کنترل توزیع هوا در خطوط مونتاژ، دستگاه‌های بسته‌بندی و تجهیزات اتوماسیون ماشین‌سازی است.

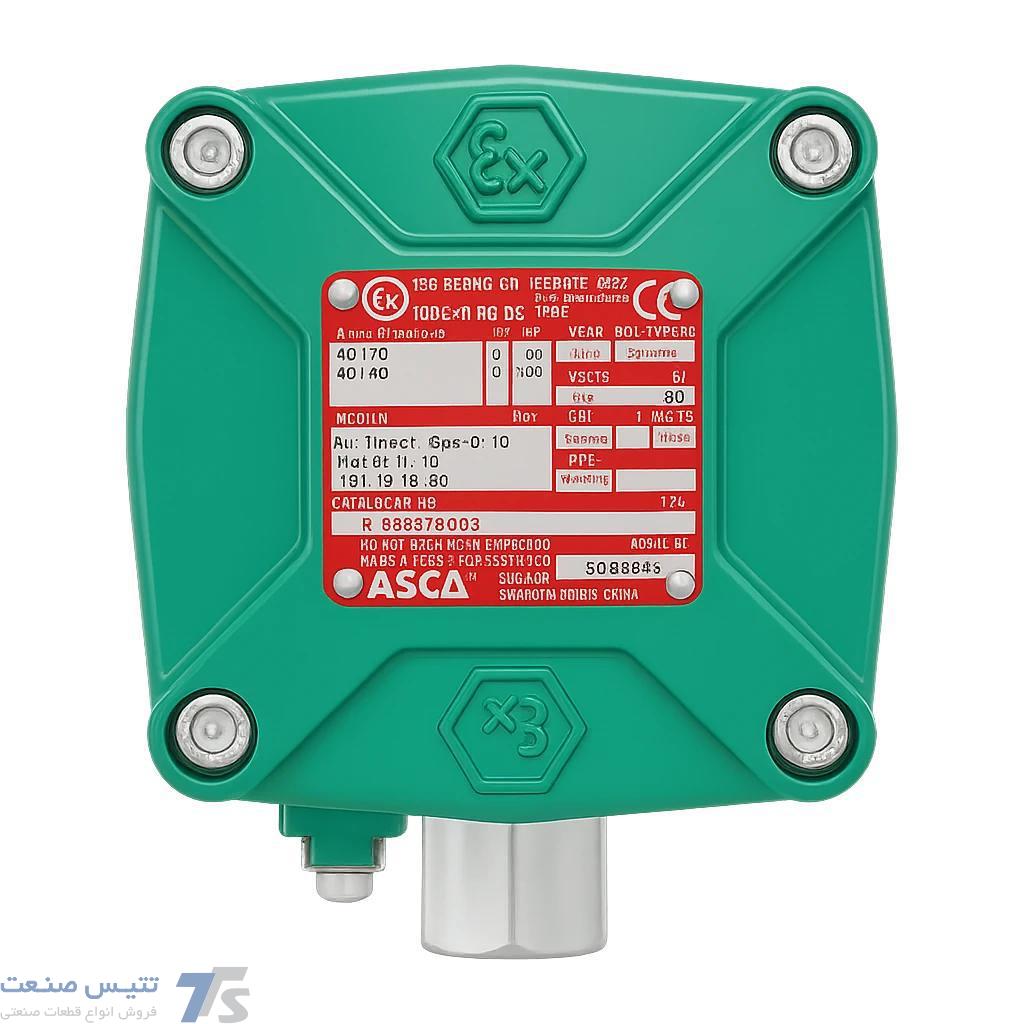

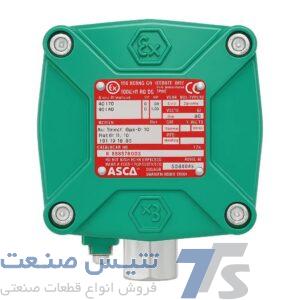

بررسی شیر برقی ریست‌دار استیل ASCO مدل NF8327B002
مدل ASCO NF8327B002 یکی از حرفه‌ای‌ترین شیرهای برقی ضدانفجار در رده صنعتی است که با هدف عملکرد ایمن در محیط‌های پرخطر (نفت، گاز، پتروشیمی) طراحی شده.
این شیر از جنس تمام‌استیل ساخته شده و به مکانیزم ریست دستی مجهز است تا در صورت افت ولتاژ یا بروز خطر، کاربر بتواند سیستم را به‌صورت کنترل‌شده بازگرداند.
ویژگی‌های کلیدی NF8327B002
- دارای استاندارد ضدانفجار Ex d, Ex t و گواهی IECEx Lo16.0015X
- جنس بدنه: استنلس استیل ضدزنگ (Stainless Steel)
- نوع عملکرد: Normally Closed (NC)
- ولتاژ عملکرد: 24V DC
- دمای کاری: از -40 تا +70 درجه سانتی‌گراد
- درجه حفاظت: IP66 / IP67
- کنترل جریان: برای گازها، بخار و مایعات غیرخورنده
وجود مکانیزم ریست دستی در این مدل به‌ویژه در محیط‌هایی که الزامات ایمنی ویژه دارند بسیار اهمیت دارد.
در صورت قطع برق یا خاموش شدن ناگهانی مدار، اپراتور باید حضوراً دکمه ریست را فعال کند تا مدار دوباره وارد حالت عملیاتی شود؛ به این ترتیب خطر نشت یا انفجار ناشی از باز شدن ناگهانی مسیر سیال از بین می‌رود.
معرفی شیر برقی ریست دار استیل ASCO مدل NF8327B002
اگر هدف، ایمنی بسیار بالا در محیط های انفجاری باشد، مدل 002B8327NF بهترین گزینه است. این شیر برقی اصطلاحا Resettable Proof Explosion نامیده میشود، ً
زیرا برای جلوگیری از روشن شدن ناخواسته پس از قطع و وصل شدن مجدد برق (یانوسانات ولتاژ)، دارای مکانیزم ریست دستی است.
این ویژگی یک لایه امنیتی حیاتی درتأسیساتی است که قطع برق موقت میتواند منجر به خطر بزرگتری در صورت شروع مجدد فعالیت به صورت خودکار شود.
مکانیزم ریست دستی (Reset Manual)
ویژگی کلیدی این مدل، نیاز به مداخله فیزیکی اپراتور برای بازگشایی مجدد شیر پس ازقطع برق است.
این مکانیزم از وقوع حوادث ناگهانی که ممکن است در اثر بازگشت ناگهانی ولتاژ رخ دهد، جلوگیری میکند.
معمولا دکمه یا اهرم روی کویل تعبیه شده که باید پس از رفع عیب (یا اطمینان از ایمنی محیط)، به صورت دستی فشرده یا کشیده شود تا شیر مجددا آماده کار الکتریکی شود.
تفاوت‌ها و مقایسه عملکرد دو مدل پرفروش ASCO
هر دو مدل 8553A417MO و NF8327B002 از لحاظ کیفیت ساخت و دقت عملکرد در رده‌ی ممتاز محصولات ASCO قرار دارند، اما برای کاربردهای متفاوتی طراحی شده‌اند.
جدول زیر تفاوت‌های اصلی را مشخص میکند:
| ویژگی | ASCO 8553A417MO | ASCO NF8327B002 |
|---|---|---|
| نوع شیر | کتابی پنوماتیکی | ریست‌دار ضدانفجار |
| جنس بدنه | آلومینیوم آنودایز | استنلس استیل |
| ولتاژ کاری | 24V DC / 110V AC | 24V DC |
| دمای کاری | 0 تا 50°C | -40 تا +70°C |
| استاندارد ایمنی | – | Ex d / Ex t / IECEx |
| کاربرد اصلی | سیستمهای پنوماتیک داخلی | صنایع نفت، گاز و پتروشیمی |
مدل 8553A417MO به خاطر طراحی کتابی و وزن کم، برای خطوط تولید و پنوماتیک مناسب‌تر است،
در حالی که مدل NF8327B002 با بدنه استیل و مکانیزم ریست‌دستی، مخصوص محیط‌های ضدانفجار و صنایع نفت و گاز طراحی شده است.
انتخاب بین این دو مدل بستگی دارد به اولویت کاربر بین سرعت عملکرد (8553) یا ایمنی بالا (NF8327B002).
کاربردها در محیط های حساس:
صنایع نفت، گاز و پتروشیمی: در خطوط تخلیه، ایمنی و سرویس تجهیزات درون مناطق خطرناک( Areas Hazardous).
سیستم های ایمنی خطوط بخار و فشار بالا: به دلیل تحمل دمای بالا و مقاومت استیل.
کارخانه های رنگ، حلال و فرآیندهای شیمیایی: محیط هایی که تراکم بخارات قابل اشتعال بالاست.
سیستمهای فالشینگ (Systems Flushing): جایی که نیاز به تخلیه ایمن سیالان خطرناک است.
نکات کلیدی در انتخاب و جایگزینی
انتخاب صحیح بین این دو مدل بستگی به سه عامل اصلی دارد: محیط عملیاتی، نوع سیال و نیاز به عملکرد مجدد خودکار.
1– انتخاب بر اساس محیط (Area Hazardous): اگر شیر در منطقه ای با پتانسیل انفجار بالا(مانند 1 Zone یا 2 Zone )نصب میشود، 002B8327NF به دلیل گواهینامه های قویتر ATEX و ساختار ضد انفجار سنگینتر، انتخاب الزامی است.
مدل MO417A8553 نیز ضد انفجار است اما ممکن است دارای محدودیت هایی در درجه بندی گازها یا محیط های شیمیایی خشن باشد.
2– انتخاب بر اساس سیالات:برای کاربردهای صرفاً هوای فشرده و نیاز به سرعت پاسخ بالا و طراحی فشرده (به خصوص در بانکهای شیر)،
آسکو مدل کتابیMO417A8553 به دلیل طراحی آلومینیومیاش سبکتر و مقرون به صرفه تراست .
برای بخار یا مایعات خورنده، استیل 316 مدل 002B8327NF ضروری است .
3– اهمیت ایمنی در ریست:اگر پروسه به گونه ای است که پس از هر قطع برقاید اپراتور حضورا ریست دستی (002B8327NF )ً وضعیت تجهیزات را تأیید کند،
برتری دارد.
اگر نیاز به راه اندازی مجدد سریع و خودکار پس از قطع موقت برق است، مدل MO417A8553 مناسب تر است.
جمع‌بندی نهایی و انتخاب هوشمندانه از تتیس‌صنعت
همان‌طور که مشاهده شد، هر دو شیر برقی ASCO در رده‌ی محصولات ممتاز این برند جهانی قرار دارند.
تتیس‌صنعت به‌عنوان تأمین‌کننده رسمی شیرهای ASCO در ایران، آماده ارائه مشاوره فنی و تأمین انواع مدل‌ها با گارانتی اصالت می‌باشد.
برای استعلام قیمت و موجودی با کارشناسان فروش در تماس باشید09122131905
یا از طریق ایمیل tis.sanat@gmail.com درخواست خود را ارسال کنید.
