روش‌های اندازه گیری ارتفاع سطح مایعات در صنایع مختلف از اهمیت بالایی برخوردارند. این روش‌ها به منظور تضمین دقت و ایمنی در فرآیندهای تولید و ذخیره‌سازی مایعات مورد استفاده قرار می‌گیرند. به طور کلی، اندازه گیری ارتفاع سطح مایعات می‌تواند با استفاده از تکنولوژی‌های مختلفی مانند سنسورهای الکترونیکی، ابزارهای مکانیکی و روش‌های نوری انجام شود. هر یک از این روش‌ها دارای مزایا و محدودیت‌های خاص خود هستند که بسته به نیاز و شرایط کاری، مورد انتخاب قرار می‌گیرند. در ادامه، به بررسی دقیق‌تر این روش‌ها و کاربردهای آن‌ها در صنایع مختلف پرداخته خواهد شد.

انواع روش های اندازه گیری سطح مایعات

اندازه گیری ارتفاع سطح مایعات از روش‌های متنوعی استفاده می‌شود، که هرکدام دارای ویژگی‌ها و کاربردهای خاص خود هستند. در زیر به برخی از این انواع روش‌ها اشاره می‌شود:

  1. سنسورهای فشار: در این روش، فشاری که مایع بر روی یک سنسور تحمیل می‌کند، میزان سطح مایع را نشان می‌دهد. این روش برای مایعاتی که چگالی مشخصی دارند و بدون ترکیب گازی هستند مناسب است.
  2. سنسورهای اولتراسونیک: این سنسورها با ارسال موج‌های اولتراسونیک و دریافت بازتاب آن‌ها، فاصله تا سطح مایع را اندازه می‌گیرند. این روش برای مایعات با سطوح ناهموار و یا حتی در محیط‌هایی که قرار گرفتن در تماس مستقیم با مایع غیرممکن است، مناسب است.
  3. سنسورهای کپستانسیومتری: این سنسورها بر اساس تغییر در ظرفیت برقی کپستانسیتانس با تغییر مقدار مایع حول آن کار می‌کنند. این روش برای مایعاتی که هدایت الکتریکی دارند مناسب است و می‌تواند در شرایط صنعتی مختلف استفاده شود.
  4. سنسورهای راداری: این سنسورها با ارسال امواج رادار و دریافت بازتاب آن‌ها، فاصله تا سطح مایع را اندازه می‌گیرند. آن‌ها دارای دقت بالا و قابلیت استفاده در شرایطی مانند دما و فشار متغیر هستند.
  5. تکنیک‌های اپتیکال: این شامل استفاده از لیزر یا دیگر منابع نوری است که با اندازه‌گیری تغییرات در بازتاب نور از سطح مایع، ارتفاع آن را تعیین می‌کنند. این روش برای مایعات شفاف و با تراکم مشخص مناسب است.

اندازه گیری ارتفاع سطح مایعات به روش فرستنده های سطح شناور پیوسته (Continuous Float Level Transmitters)

فرستنده‌های سطح شناور پیوسته (Continuous Float Level Transmitters) یکی از روش‌های پرکاربرد برای اندازه گیری ارتفاع سطح مایعات در  مخازن ذخیره‌سازی هستند. این سیستم‌ها از یک شناور استفاده می‌کنند که به سطح مایع متصل است و با تغییرات سطح مایع، شناور حرکت می‌کند. در ادامه، ویژگی‌ها و کاربردهای اصلی فرستنده‌های سطح شناور پیوسته را بررسی می‌کنیم:

  1. اصل عملکرد: شناوری که به سطح مایع متصل است، با تغییر سطح مایع بالا و پایین حرکت می‌کند. این حرکت توسط سنسورهای داخل فرستنده تشخیص داده شده و به سیگنال الکتریکی یا مکانیکی تبدیل می‌شود که نمایانگر سطح دقیق مایع است.
  2. ویژگی‌های کلیدی: فرستنده‌های سطح شناور پیوسته معمولاً دارای ویژگی‌هایی مانند دقت بالا، پایداری در طولانی‌مدت، و عملکرد مطمئن هستند. آن‌ها می‌توانند در شرایط مختلفی از جمله دما، فشار، و خصوصیات شیمیایی مایعات کار کنند.
  3. کاربردها: این نوع فرستنده‌ها به طور گسترده در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی و دارویی، و سایر صنایع استفاده می‌شوند. آن‌ها برای نظارت و کنترل سطح مایعات در مخازن ذخیره‌سازی، تانکرها، و سیستم‌های تولید و توزیع مایعات بکار می‌روند.
  4. انواع: فرستنده‌های سطح شناور پیوسته می‌توانند بر اساس نوع سیگنال خروجی، مکانیزم حرکت شناور، و نحوه نصب (مستقیم یا باز) متفاوت باشند. برخی از آن‌ها دارای سیگنال خروجی آنالوگ (مانند 4-20 میلی آمپر) هستند که به سیستم‌های کنترل متصل می‌شوند، در حالی که برخی دیگر دارای خروجی دیجیتال (مانند کابل یا وایرلس) برای نمایش مستقیم سطح مایع هستند.

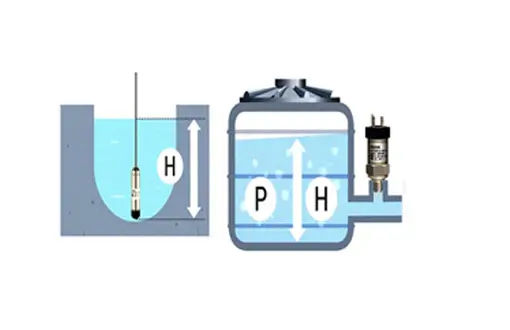

اندازه گیری ارتفاع سطح مایعات

اندازه گیری ارتفاع سطح مایعات به روش فشار تفاضلی (Differential Pressure)

فرستنده‌های سطح شناور پیوسته که با روش فشار تفاضلی (Differential Pressure) سطح مایع را اندازه‌گیری می‌کنند، از یک سنسور فشار تفاضلی برای تعیین ارتفاع مایعات استفاده می‌کنند. در این روش، اندازه گیری ارتفاع سطح مایعات فشار تفاضلی بین دو نقطه در یک ستون مایع مشخص می‌شود.

سنسور فشار اندازه‌گیری فشار تفاضلی، که به عنوان یک معیار برای ارتفاع سطح مایع عمل می‌کند. هنگامی که سطح مایع بالا یا پایین حرکت می‌کند، فشار در سیلندر تغییر می‌کند و این تغییر فشار به مقدار تغییر ارتفاع سطح مایع متناسب است. سیگنال خروجی از سنسور فشار به دستگاه کنترل یا نمایشگر منتقل شده و سطح دقیق مایع مشخص می‌شود.

  1. ویژگی‌های کلیدی: فرستنده‌های سطح شناور پیوسته با روش فشار تفاضلی دارای ویژگی‌هایی مانند دقت بالا، قابلیت کار در شرایط دمایی و فشاری متغیر، و عملکرد قابل اعتماد هستند. آن‌ها می‌توانند برای مایعات با تراکم‌ها و خواص مختلف مناسب باشند.
  2. کاربردها: این نوع فرستنده‌ها به طور گسترده در صنایع نفت و گاز، شیمیایی، پتروشیمی، برق، و سایر صنایع استفاده می‌شوند. آن‌ها برای کنترل و نظارت بر سطح مایعات در مخازن، تانکرها، خزان‌ها، و سیستم‌های توزیع و ذخیره‌سازی مایعات اساسی هستند.
  3. مزایا: استفاده از روش فشار تفاضلی به فرستنده‌های سطح شناور پیوسته این امکان را می‌دهد که در مقابل تغییرات فشار محیط (مانند دما و فشار) مقاومت کنند و دقت بالایی در اندازه‌گیری سطح مایعات را فراهم کنند.

ابزارهای اندازه گیری جریان سیالات

ابزارهای اندازه‌گیری جریان سیالات به صورت کمی حرکات سیالات را اندازه‌گیری می‌کنند. این ابزارها در صنایع مختلفی مانند نفت، گاز، پتروشیمی، و آب و فاضلاب کاربرد دارند. برخی از مهم‌ترین ابزارهای اندازه‌گیری جریان سیالات عبارتند از:

  1. ونتوریمتر (Venturimeter): این ابزار با استفاده از اثر ونتوری، کاهش فشار در سیالات هنگام عبور از قسمت تنگ لوله را اندازه‌گیری می‌کند.
  2. لوله پیتوت (Pitot Tube): این ابزار برای سنجش سرعت در مایعات استفاده می‌شود و دقیقاً در مسیر حرکت سیال قرار می‌گیرد تا فشار جریان را اندازه‌گیری کند.
  3. سیم داغ یا هات وایر (Hot Wire): این ابزار با استفاده از انتقال حرارت بین سیم داغ و سیال عبوری، سرعت جریان سیال را محاسبه می‌کند.
  4. فلومتر کانال باز: این ابزار در صنایع شیمیایی و پتروشیمی برای اندازه‌گیری دقیق جریان سیالات در فرآیندها و انتقال مواد اولیه به کار می‌رود.

اندازه‌گیری دما در صنایع مختلف بسیار حیاتی است و مانند اندازه گیری ارتفاع سطح مایعات تجهیزات و روش‌های متنوعی برای این کار وجود دارد. برخی از مهم‌ترین تجهیزات و روش‌های اندازه‌گیری دما عبارتند از:

  1. ترموکوپل (Thermocouple): این ابزار از دو فلز غیر مشابه تشکیل شده که در نقطه اتصال، ولتاژی تولید می‌شود که متناسب با دما است.
  2. حسگر مقاومتی دما (RTD): این حسگرها از موادی مانند پلاتین، نیکل یا مس ساخته شده‌اند و مقاومت الکتریکی آن‌ها با تغییر دما تغییر می‌کند.
  3. ترمیستور (Thermistor): این حسگرها از مواد نیمه‌هادی ساخته شده‌اند و مقاومت آن‌ها به شدت به دما وابسته است. دو نوع اصلی ترمیستورها PTC (ضریب دمایی مثبت) و NTC (ضریب دمایی منفی) هستند.
  4. دماسنج‌های مایع در شیشه (Liquid-in-glass Thermometers): این دماسنج‌ها شامل یک لوله شیشه‌ای با مایع (معمولاً جیوه یا الکل) هستند که با تغییر دما، حجم مایع تغییر می‌کند و دما را نشان می‌دهد.
  5. دماسنج‌های مادون قرمز (Infrared Thermometers): این دماسنج‌ها بدون تماس با جسم، دمای آن را از طریق اندازه‌گیری تابش مادون قرمز آن تعیین می‌کنند.

اندازه‌گیری فشار در صنعت از اهمیت بالایی برخوردار است و مانند اندازه گیری ارتفاع سطح مایعات روش‌های مختلفی برای این کار وجود دارد. برخی از مهم‌ترین روش‌ها و تجهیزات اندازه‌گیری فشار عبارتند از:

  1. گیج فشار (Pressure Gauge): این ابزار برای نمایش مستقیم مقدار فشار بر روی یک صفحه مدرج استفاده می‌شود. گیج‌های فشار معمولاً در سیستم‌های هیدرولیک و پنوماتیک کاربرد دارند.
  2. ترانسمیتر فشار (Pressure Transmitter): این دستگاه‌ها سیگنال الکتریکی متناسب با فشار اندازه‌گیری شده را تولید می‌کنند که می‌تواند به سیستم‌های کنترلی ارسال شود. ترانسمیترها در صنایع نفت، گاز و پتروشیمی بسیار رایج هستند.
  3. سوئیچ فشار (Pressure Switch): این ابزار زمانی که فشار به یک حد معین می‌رسد، یک سیگنال الکتریکی را برای فعال کردن یک آلارم یا یک عملگر ارسال می‌کند.
  4. بارومتر (Barometer): این ابزار برای اندازه‌گیری فشار اتمسفر استفاده می‌شود و معمولاً در هواشناسی و صنایع مرتبط با هواشناسی کاربرد دارد.
  5. مانومتر (Manometer): این ابزار برای اندازه‌گیری فشار گازها و مایعات در سیستم‌های بسته استفاده می‌شود و معمولاً در آزمایشگاه‌ها و صنایع شیمیایی کاربرد دارد.
